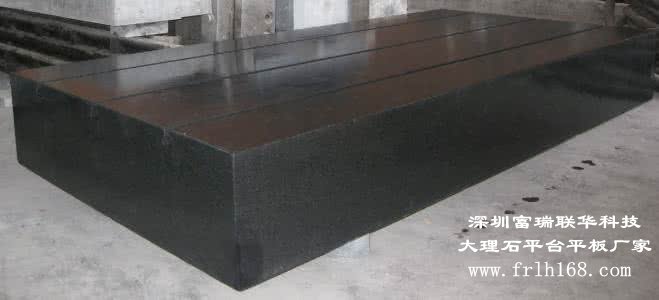

花崗石平板 是各種花崗石量具中使用極為普遍的一種，就功能來講， 花崗石平板 的功能與鑄鐵平板無異，但是花崗石平板擁有鑄鐵平板所不及的優越性。花崗石平板中垂直度、平行度、自然撓度等具體數據的測量，是專業人...
文章標簽：
的功能與鑄鐵平板無異，但是花崗石平板擁有鑄鐵平板所不及的優越性?；◢徥桨逯写怪倍?、平行度、自然撓度等具體數據的測量，是專業人士的重要工作。提到自然撓度等詞語，可能很多對花崗石平板不熟悉的人士還不甚清楚，在此就由專業人士給我們簡單講解。
將花崗石平尺放置在平板上使裝有分度值為0.001mm千分表的表座通過標準圓棒在標準直角尺上對零。然后以同樣的方式是表座靠平尺的一個側面，此時千分表的讀數即為該側面的垂直度誤差。同理檢測另一側面的垂直度誤差，取最大誤差值。
關于花崗石平尺上工作面與下工作面的平行度，將花崗石平尺以工作面為基面放在精密平板上，用裝在表架上的分度值為0.001mm的千分表在其工作面上測出不少于三處的高度差值，即為平行度誤差。當不具備適用的平板時，允許將平尺側面放在某一支承面上，用分度值為0.002mm的杠桿千分尺或帶分度值為0.002mm千分表的檢具測平尺的高度差。
最后再簡單介紹自然撓度。將花崗石平尺用等高塊支承在距平尺兩端2L/9的標準支承標記處并置于基準平面上，用分度為0.001mm的指示表或比較儀，在工作面長度中間測量讀數；然后將等高塊移至最大支承距離位置（平尺兩端），穩定10min后由指示表或比較儀讀數；兩次讀數值之差Y即為花崗石平尺的自然撓度。
